通风系统中风管和风阀操作注意事项

发布日期:2016-07-27 作者:无锡马里奥通风设备有限公司 点击:

  在安装算量中,有一个专业为暖通,其中通风系统是其中很重要的一环。以通风系统说一下操作的方法及注意事项。

      首先通风系统在安装算量中有两种作法,一种是描图方式,一种是转化方式。这次针对性说一下转化方式的应用。

      通风专业考虑的主要有风口、风管、风阀、风设备及一些附件。本次主要强调通风系统中风管和风阀操作注意事项:

      一、风管的识别

      对于风管的转化之前,有一个内容必须要先明确,那就是关于风管的标高。用高度调整命令查看时,有时显示出来的结果不一样。那是因为,管线和管道的标高就是线或管的中心标高,平时再说管道多高时,就是把管道看成一根线。而如果做风管,那在表示标高时,方法就有些不同。要说风管管底标高,还是中心标高,还是顶标高。所以在风管之前,要看清图纸上的风管将来是上平齐,还是下平齐,还是中心齐,那相对应的调整管底标高,中心标高和顶标高。(此外,在做风管转化时,也要针对性的要使用对应的一种)。

      那现在要做好风管转化,这一步要输入好以下方面:一是风管的材质,二是风管的壁厚,三是风管的接口型式,四是风管的保温厚度。这些参数看一下说明,如果没有的话参考05N4-3的相关规定。

      二、风阀的绘制及注意事项

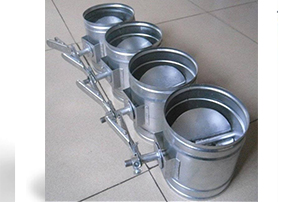

      关于风阀可以用转化,也可以直接绘制,方法可以参考转化设备。这里说一下风阀中比较特殊的内容。在管道专业里面,阀门是不扣减管道长度的,但在风管里面,风阀是要扣减掉风管的长度的,对于不同的风阀类型,有不同的扣减方法。如下图所示,有的是风管宽度不论什么值,风阀只扣一个固定值;有的是风管宽度论什么值,风阀长度扣固定加上风管的高度(或半径);还有一种情况,风管的宽度与风阀的长度有一个对应关系。我们可以根据具体的说明来选择不同的风阀类别。

      当如果你做好风阀的类别,绘制好风阀之后软件会把风阀的长度从风管中自动扣减的。
